Что делать с ржавчиной перед покраской автомобиля

Разбираясь, как убрать ржавчину с автомобиля перед покраской, важно сразу отказаться от главной ошибки — попытки просто перекрыть повреждённый участок толстым слоем грунта и эмали. Ржавчина — видимый результат окисления железа в присутствии кислорода и влаги, и закрашивание не останавливает этот процесс: коррозия продолжает разрушать металл под новым покрытием, пока не проявится снова. Материал пригодится и владельцу автомобиля, который готовит кузов к покраске самостоятельно, и мастеру в сервисе.

Долговечность ремонта определяется не маркой краски, а тем, насколько полно удалена коррозия и правильно подготовлен металл перед грунтованием. Дальше — последовательность действий от диагностики повреждения до защиты кузова от повторной ржавчины, с реальными техническими диапазонами вместо общих советов «зачистите и покрасьте».

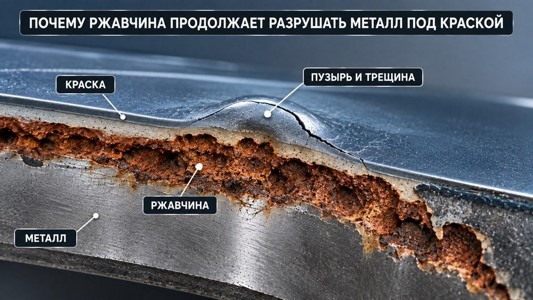

Почему нельзя красить автомобиль поверх ржавчины

Слой коррозии на стали не создаёт герметичного барьера — его пористая структура пропускает влагу и кислород к ещё не повреждённому металлу. Если нанести грунт и краску прямо на рыхлый оксид, реакция под плёнкой не останавливается, хотя снаружи ржавчины уже не видно.

Механизм разрушения выглядит так:

1. Окисление продолжается под плёнкой покрытия, а сама ржавчина занимает больший объём, чем металл, который она заменила.
2. Растущий объём оксидов создаёт внутреннее напряжение, которое постепенно отрывает покрытие изнутри.
3. Влага проникает сквозь микропоры плёнки и реагирует с солями в очаге коррозии, из-за чего появляются осмотические пузыри.
4. Процесс завершается растрескиванием и полным отслаиванием покрытия — чаще всего у кромок, крепежа и сварных швов.

Точный срок, за который это произойдёт, заранее не назначить — он зависит от влажности, дорожных реагентов, состояния швов и качества самого покрытия, и называть конкретную неделю или месяц было бы нечестно по отношению к читателю. Ускоренные лабораторные испытания в камере с постоянной высокой влажностью показывают заметный рост коррозии под покрытием уже в пределах нескольких месяцев, а не лет — то есть в контролируемых условиях процесс развивается быстрее, чем кажется на глаз, хотя переносить эту лабораторную цифру на реальный гараж нельзя. Сцепление грунта и краски с рыхлой, чешуйчатой ржавчиной при этом практически отсутствует: любая вибрация или перепад температур — и покрытие отходит пластами вместе с ней.

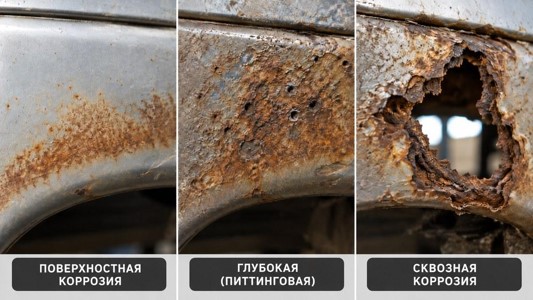

Как определить степень коррозии кузова

Прежде чем выбирать способ обработки, нужно оценить глубину поражения — размер рыжего пятна сам по себе о ней ничего не говорит. Небольшой скол может скрывать узкую глубокую раковину, а широкий поверхностный налёт — сравнительно целый металл. В кузовном ремонте коррозию принято делить на три практические степени.

• поверхностная (косметическая) коррозия — тонкий оксидный налёт, под которым после очистки остаётся ровный, прочный металл; обычно возникает на месте сколов и царапин, где нарушена целостность старого покрытия;
• глубокая (питтинговая) коррозия — очаги уходят в поры, сварные швы и пространство под накладками, образуя узкие, но глубокие раковины и кратеры; плоская шлифовка снимает только их верхушки, а не дно;
• сквозная коррозия — металл проеден насквозь или крошится при нажатии; чаще всего встречается в скрытых полостях, арках, порогах и нижней части дверей, где дольше всего задерживаются влага и реагенты;

Отдельно стоит знать о гальванической коррозии, которая возникает на стыке разных металлов — например, стали и алюминия — в присутствии электролита, и о щелевой коррозии, которая скрыто развивается под уплотнителями, молдингами и внутри сварных швов, там, где обычный осмотр её не покажет. Окончательное решение о методе ремонта принимают только после снятия непрочного покрытия и рыхлых окислов, когда видно само основание и по возможности обратную сторону детали: если повреждён силовой элемент — порог, лонжерон, стойка, — его оценивают строже, чем наружную панель с одним поверхностным пятном.

Как подготовить ржавый участок к обработке

Подготовка ржавого кузова к покраске начинается с мойки, а не со шлифмашинки в руках. По грязной поверхности трудно увидеть настоящие границы повреждения, а абразив способен втереть загрязнения глубоко в свежую риску.

1. Вымойте ремонтную зону и прилегающие участки, уделяя особое внимание скрытым полостям и подкрылкам, где скапливается больше всего дорожных реагентов.
2. Демонтируйте или отодвиньте мешающие элементы — уплотнители, молдинги, накладки: под ними часто скрывается щелевая коррозия, которую иначе не заметить.
3. Осмотрите обратную сторону детали и доступные полости на предмет расслоения, вздутий и повреждённого герметика.
4. Обезжирьте участок подходящим составом до начала шлифования, а не после: если тереть наждачной бумагой невымытую деталь, абразив вдавит битум, масло или силикон в поры металла, откуда их потом будет не убрать.

Такая последовательность экономит время: переделывать зачистку из-за занесённого под покрытие жира дороже, чем один раз сделать всё по порядку. Рабочую зону расширяют с запасом, захватывая исправное покрытие вокруг очага, а не только видимый рыжий налёт — под кромкой старого лака подплёночная ржавчина часто заходит дальше, чем кажется.

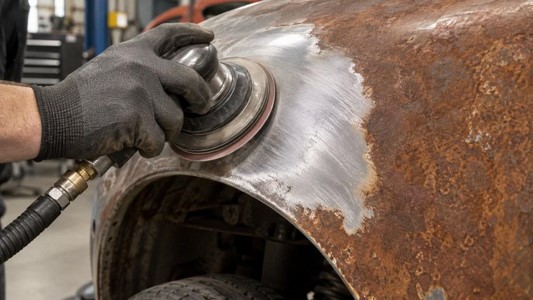

Как удалить поверхностную ржавчину

Разберём, как убрать ржавчину с автомобиля перед покраской своими силами, начиная с самого простого случая. Удаление ржавчины с автомобиля на поверхностном уровне — механический процесс снятия оксидного слоя до чистого металла, а не стачивание здорового основания. Ориентир готовности — состояние, близкое к международным стандартам подготовки поверхности: Sa 2½ для абразивоструйной очистки, когда металл имеет ровный серо-белый оттенок и лишь слабые следы загрязнений не более чем на 5% площади, либо St 3 для ручной и механизированной зачистки без пескоструя, когда поверхность доводят до выраженного металлического блеска.

Зернистость подбирают по этапам: для грубой зачистки встречается диапазон P40–P80, но это не обязательный старт для каждой панели — слишком агрессивный абразив на тонком листе способен снять больше металла, чем нужно. Дальше риску последовательно уменьшают через промежуточные ступени P80–P180 или P120–P240; финишную зернистость под конкретный грунт или шпаклёвку задаёт уже техническая карта на этот материал. Правило простое: выбирайте минимально необходимую интенсивность, а не максимально доступную, и никогда не перескакивайте сразу с грубого зерна на мелкое — чем более ровная и правильная риска остаётся после шлифовки, тем выше адгезия последующего грунта.

Отдельного внимания заслуживают синтетические нетканые круги на основе карбида кремния — «кораллы» (Clean & Strip). Они снимают ржавчину и старое покрытие, но почти не съедают сам металл, снижая риск истончения детали по сравнению с более агрессивным лепестковым кругом. Проволочная щётка убирает рыхлые продукты коррозии, но металлический блеск после неё ещё не подтверждает чистоту глубоких пор: как удалить ржавчину с кузова автомобиля без остаточных очагов, показывает только осмотр при боковом освещении, а не общий вид поверхности.

Что делать с глубокой и въевшейся коррозией

Плоский абразив сначала снимает выступающие участки, а на дне узких раковин остаются тёмные очаги активной коррозии. Если их не убрать, ржавчина проявится снова уже под новым покрытием — выравнивать всю панель по этой самой глубокой точке неправильно, раковину нужно чистить отдельно.

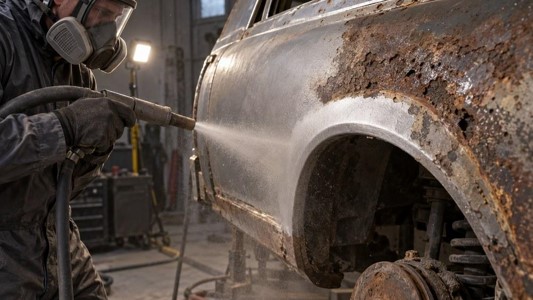

1. Абразивоструйная (пескоструйная) обработка выбивает продукты коррозии из раковин, не утончая всю плоскость детали. Единого норматива давления для автомобильных панелей производители красок не публикуют, но у производителей оборудования есть общий ориентир: сифонные аппараты обычно работают в диапазоне 60–90 psi, аппараты прямого давления — от 15 до 80 psi. Чем ниже давление, тем меньше риск деформации тонкого металла, поэтому для деликатных кузовных панелей разумно держаться нижней части диапазона, примерно 15–65 psi, и обязательно свериться с инструкцией конкретного оборудования и абразива.
2. Химический гель-удалитель подходит для локальных глубоких очагов в гаражных условиях: густой состав не стекает, проникает в раковины и растворяет продукты коррозии за несколько минут контакта, после чего его тщательно смывают большим количеством воды, а металл сразу просушивают.
3. Электролиз применяют для уже снятых деталей: их погружают в раствор кальцинированной соды и подключают к источнику постоянного тока, благодаря чему ржавчина отделяется от поверхности без механического воздействия на сам металл.

Чем убрать ржавчину с автомобиля в подобных случаях — вопрос выбора между этими методами по форме детали и доступности участка, а не поиска одного способа на все случаи.

Когда ржавый металл нужно вырезать

Здесь стоит сразу отказаться от соблазна назвать точный процент или миллиметры остатка толщины, при которых деталь пора вырезать — ни один производитель материалов и ни один отраслевой стандарт такой порог не публикует. Решение принимают по качественным признакам.

• на металле видно сквозное отверстие или трещину, даже размером с игольное ушко — заделывать такой дефект шпаклёвкой со стекловолокном нельзя: она гигроскопична и не восстанавливает прочность детали;
• металл крошится или продавливается под скребком по всему периметру повреждённой зоны, а не в одной точке;
• ржавчина затронула силовой элемент кузова — лонжерон, порог, стойку, усилитель — то есть деталь, от которой зависит пассивная безопасность автомобиля при аварии;

При этом полная вырезка и сварка — не всегда более безопасный выбор по умолчанию. Если замена панели нарушит целые заводские сварные швы и исправную антикоррозионную защиту, а сама повреждённая зона невелика, ремонт локального участка может оказаться разумнее полной замены; решение стоит сверять с ремонтным руководством конкретного автомобиля, а не действовать по шаблону.

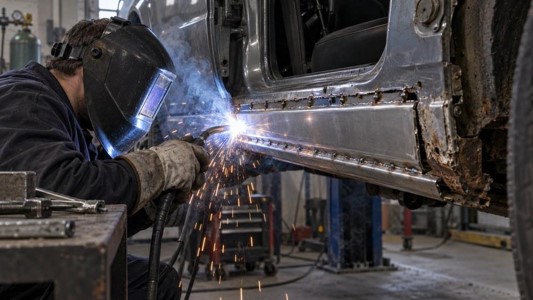

Для сварки тонкого кузового металла — стандартная толщина панелей составляет около 20–22 gauge, то есть 0,81–0,91 мм — применяют полуавтоматическую сварку в среде защитного газа тонкой проволокой около 0,6 мм марки ER70S-6 со смесью 75% аргона и 25% CO2, на низком токе, короткими точечными стежками. Это ограничивает тепловложение и снижает риск прожога и температурного коробления панели. Вырезку делают с захватом здорового металла по всему периметру дефекта, а сварные швы после этого зачищают и защищают герметиком от контактной коррозии.

Нужно ли использовать преобразователь ржавчины

Преобразователь ржавчины химически превращает уже имеющийся оксид железа в более инертное соединение — это не то же самое, что удаление ржавчины. Преобразователь не снимает и не растворяет её до чистого металла, а работает на уровне остаточной коррозии в порах, уже после механической зачистки, а не вместо неё. Ни одна из рассмотренных инструкций производителей не рекомендует наносить преобразователь на рыхлую, незачищенную ржавчину вместо шлифовки — и это, пожалуй, главный факт всего материала.

На практике составы делятся на два семейства с разной логикой применения.

• кислотные составы — на основе ортофосфорной кислоты, часто с добавлением солей цинка или марганца — реагируют быстро, обычно в пределах нескольких минут рабочего контакта, но обязательно требуют смывки и нейтрализации остатков кислоты, например раствором соды, прежде чем продолжать работу;
• плёнкообразующие эпоксидно-таниновые составы — например, Bilt-Hamber Hydrate-80, Brunox Epoxy, Permatex Rust Treatment — реагируют медленнее, смывки не требуют и фактически становятся частью системы покрытия: после высыхания по ним можно наносить шпаклёвку или грунт напрямую;

Танинная химия отдельно заслуживает пояснения: она превращает оксид железа в сине-чёрную плёнку танната железа, но не растворяет растворимые соли, которые могли остаться в порах металла. Поэтому потемнение поверхности само по себе не доказывает, что очистка завершена полностью — это распространённое заблуждение. У Hydrate-80, к примеру, предусмотрены два тонких слоя с интервалом около 30 минут и предпочтительная выдержка 24 часа перед дальнейшим покрытием, хотя производитель допускает и ускоренный вариант около 3 часов; у Permatex Rust Treatment состав образует чёрную полимерную плёнку примерно за 30 минут и готов к окраске через 24 часа.

Как обработать ржавчину перед покраской в труднодоступном месте — например, в полости со сложной геометрией, куда неудобно подавать воду для смывки, — решает выбор именно плёнкообразующего типа: он не требует полоскания и лучше подходит для таких участков.

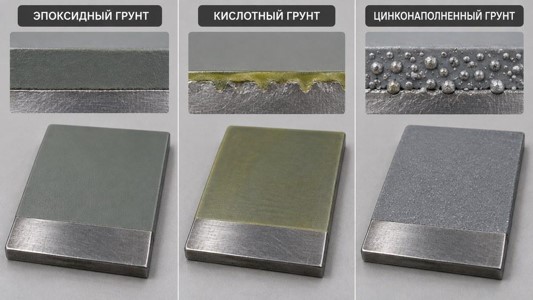

Чем обработать металл после удаления ржавчины

Обработка ржавчины перед покраской автомобиля не заканчивается зачисткой — очищенный, оголённый металл уязвим и начинает покрываться свежей коррозией уже через несколько часов от влажности воздуха. Его нужно как можно быстрее подготовить к окрашиванию подходящим грунтом, и здесь важно не путать три разных семейства материалов.

1. Эпоксидный грунт создаёт физический барьер, перекрывающий доступ влаги и кислорода к металлу. Толщина сухой плёнки у реальных продуктов обычно лежит в диапазоне примерно 15–100 мкм в зависимости от того, используется ли состав как адгезионный слой или как шпаклюемый грунт-наполнитель, а полное высыхание при 20 °C занимает от нескольких часов до суток — точные цифры смотрят в технической карте конкретного продукта.
2. Кислотный (протравливающий) грунт работает иначе — он химически сцепляется с самим металлом, а не создаёт толстую плёнку, поэтому его рабочий слой заметно тоньше, обычно порядка 10–15 мкм. Наносится он исключительно на голый металл, зачищенный от ржавчины.
3. Цинконаполненный грунт защищает не барьером, а катодной защитой: он работает, только если содержание металлического цинка в сухой плёнке достаточно велико — у отдельных продуктов от 90% и выше, — а поверхность перед нанесением полностью очищена, без остатков старого покрытия или преобразователя.

Кислотный и цинконаполненный грунт — разные категории по механизму защиты, и путать их не стоит, хотя в рознице иногда встречаются формулировки, которые смешивают эти понятия: наличие цинка в составе само по себе не делает грунт цинконаполненным в техническом смысле слова.

Как правильно наносить шпаклевку на отремонтированный участок

Здесь есть жёсткое правило, нарушение которого гарантированно приводит к повторному ремонту: полиэфирную шпаклёвку нельзя наносить непосредственно на кислотный грунт. Отвердитель шпаклёвки — пероксид бензоила — нейтрализуется кислотой грунта, из-за чего полимеризация проходит неправильно: материал остаётся мягким, может вздуться пузырями и полностью отслоиться от кузова. Это правило прямо прописано в технической документации на такие грунты, поэтому смягчать его не стоит. Если кислотный грунт уже нанесён, его сначала изолируют слоем двухкомпонентного акрилового грунта-наполнителя, дают высохнуть, матируют абразивом и только после этого шпаклюют.

С эпоксидным грунтом ситуация проще: шпаклевать по нему можно, но с оглядкой на время — либо в пределах окна «мокрый по мокрому» конкретного продукта, на практике часто около 4–24 часов при комнатной температуре, с обязательным матированием абразивом при выходе за верхнюю границу этого окна, либо после полного высыхания и шлифования зернистостью в диапазоне примерно P120–P240. Точное значение всегда уточняют по технической карте именно того грунта, который используется: у разных производителей, а иногда и в разных документах одного производителя, эти цифры могут отличаться.

И последнее по порядку, но не по важности: шпаклёвка не заменяет металл. Толстый слой шпаклёвки со стекловолокном поверх сквозного очага коррозии не восстанавливает сечение детали — влага быстро найдёт путь через микропоры, и ржавчина вернётся уже под свежим ремонтом.

Как подготовить обработанный участок к грунтованию и покраске

Финальная подготовка перед распылением следующего материала тоже подчиняется чёткой последовательности, а не выполняется на глаз.

• сгладьте переходы между зачищенным металлом, шпаклёвкой и старым покрытием — резкая ступенька обязательно проявится после покраски, поэтому шпаклёвку шлифуют «на сухую» постепенно возрастающей зернистостью, а старую краску вокруг зоны ремонта матируют более мелким абразивом;
• удалите абразивную пыль сжатым воздухом из всех пор и углублений, особенно там, где только что шлифовалась шпаклёвка;
• проведите финальное обезжиривание антисиликоном или водно-спиртовым составом, который снимает жир и силикон, не размягчая при этом старое покрытие или уже нанесённый грунт;

Пропуск любого из этих шагов почти гарантированно проявится дефектом уже после покраски — кратерами от силикона, отслоением из-за пыли под грунтом или проступившей риской абразива. Чистая сталь после зачистки уязвима к повторной коррозии от влаги, поэтому оставлять её открытой до следующего удобного дня не стоит: если за это время появился свежий рыжий налёт, его устраняют и заново проверяют подготовку.

Частые ошибки при удалении ржавчины перед покраской

Большинство повторных дефектов закладывается ещё до нанесения цвета. Вот самые распространённые нарушения технологии.

1. Закрашивание ржавчины без предварительного удаления. Коррозия продолжает развиваться под покрытием и рано или поздно проявится снова.
2. Расчёт на преобразователь вместо механической очистки. Состав рассчитан на остаточную коррозию в порах, а не на толстый слой рыхлой ржавчины, и такая подмена не даёт заявленного результата.
3. Использование неподходящего абразива. Слишком грубое зерно или чрезмерное давление на угловую шлифмашинку перегревает тонкий металл, что видно по характерным синеватым пятнам побежалости, и может привести к деформации панели.
4. Игнорирование обратной стороны детали и внутренних полостей. Видимая сторона может быть идеально подготовлена, а очаг коррозии продолжает развиваться изнутри, оставаясь незамеченным.
5. Нанесение антикоррозионного воска до завершения сварки и покраски. Состав должен идти последним этапом, а не подменять герметизацию швов или защиту металла грунтом.
6. Работа без средств индивидуальной защиты. Пыль оксида железа, испарения кислотных грунтов и преобразователей требуют полноценного респиратора, закрытых очков и химически стойких перчаток, а не тканевой маски на всякий случай.

Как понять, что ржавчина удалена полностью

Убедиться в полноте зачистки можно без лабораторного оборудования, опираясь на три практических признака.

1. Визуально: металл имеет равномерный, чистый оттенок без тёмных вкраплений в микроуглублениях, а переход к старому покрытию плавно сглажен, без «паутинки» ржавчины под кромкой лака.
2. Тактильно: при проведении пальцем по границе металла и старого покрытия не должно ощущаться резкой ступеньки, рыхлых или отслаивающихся краёв.
3. Химически, если применялся смываемый кислотный преобразователь: поверхность после реакции должна быть матовой, светлой, без легко соскабливаемого чёрного налёта — это признак того, что реакция прошла полностью.

Важная оговорка: даже все три признака вместе не доказывают отсутствие растворимых солей, кислотных остатков или скрытой коррозии внутри закрытого соединения или сварного шва. Проверка «провёл рукой — вроде чисто» в таких труднодоступных местах не даёт настоящей гарантии, и это стоит учитывать при работе с порогами, лонжеронами и другими закрытыми полостями.

Как защитить кузов от повторного появления коррозии

Обработка видимой стороны панели — только часть задачи. Если очаг был сквозным или развивался изнутри, защита должна быть комплексной и выполняться в правильном порядке.

• сварные швы после ремонта закрывают шовным герметиком — он изолирует шов от влаги и воздуха, но наносить его нужно только после сварки и после покраски, а не раньше;
• скрытые полости — пороги, лонжероны, нижнюю часть дверей — обрабатывают проникающим антикоррозионным составом на восковой или масляной основе; такие составы вытесняют влагу и продолжают защищать металл изнутри, там, куда обычная краска не доходит;
• дренажные отверстия в дверях и порогах регулярно прочищают — застой воды в них создаёт постоянный очаг для новой коррозии;
• мелкие сколы лакокрасочного покрытия от гравия подкрашивают сразу, не дожидаясь, пока на месте скола появится «рыжик» — небольшое пятно ржавчины, которое со временем расползётся дальше;

Антикоррозионный воск для скрытых полостей наносят строго последним этапом — уже после сварки и после окрашивания, а не вместо них. Отдельно стоит предостеречь от герметиков с кислотным составом на сварных швах: сама кислота способна провоцировать коррозию шва, а не предотвращать её, поэтому для этой задачи используют нейтральные материалы, специально предназначенные для кузовных швов.

Заключение

Подготовка ржавого кузова к покраске не терпит коротких путей: замаскировать очаг коррозии грунтом и краской — не значит его устранить, потому что растущий под покрытием оксид рано или поздно снова разорвёт плёнку. Метод обработки выбирают по фактическому состоянию металла: поверхностный налёт снимается шлифовкой за один проход, глубокая питтинговая коррозия требует более тщательной очистки и осмотра дна раковин, а сквозное поражение силового элемента — это уже задача для сварки, а не для абразива.

Не менее важно не путать между собой преобразователь, кислотный грунт, эпоксидный грунт и цинконаполненный состав — у каждого своя роль и свои ограничения совместимости с последующими материалами. И, наконец, ремонт не заканчивается на покраске: своевременная защита швов, скрытых полостей и сколов — то, что действительно не даёт ржавчине вернуться на то же самое место.
