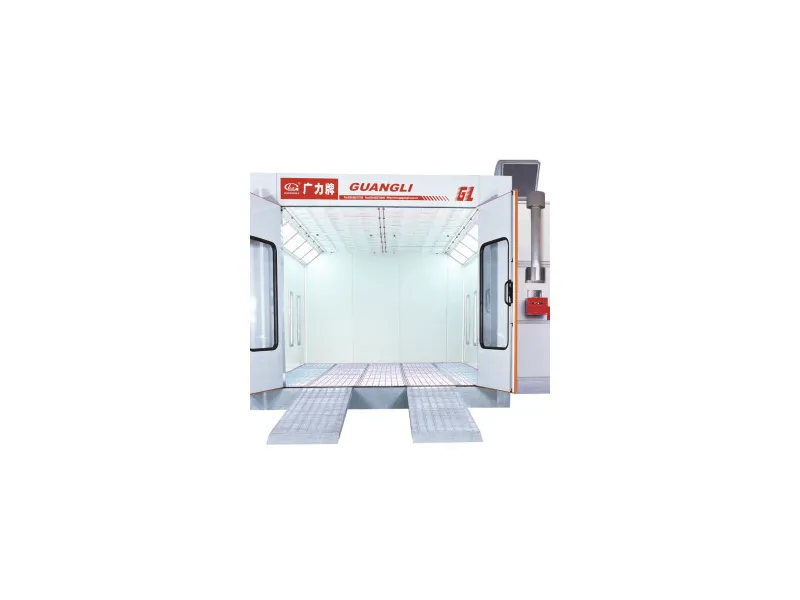

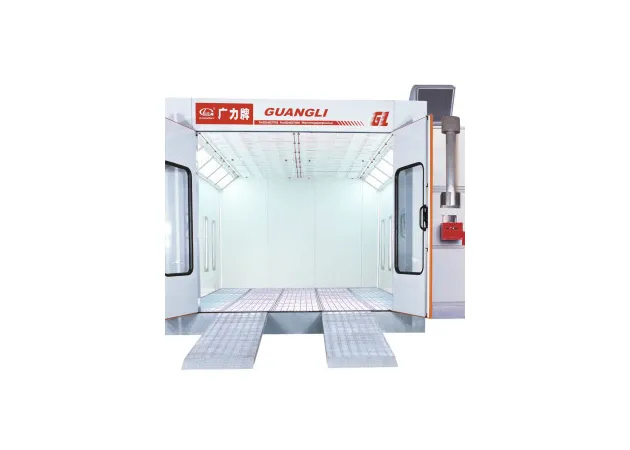

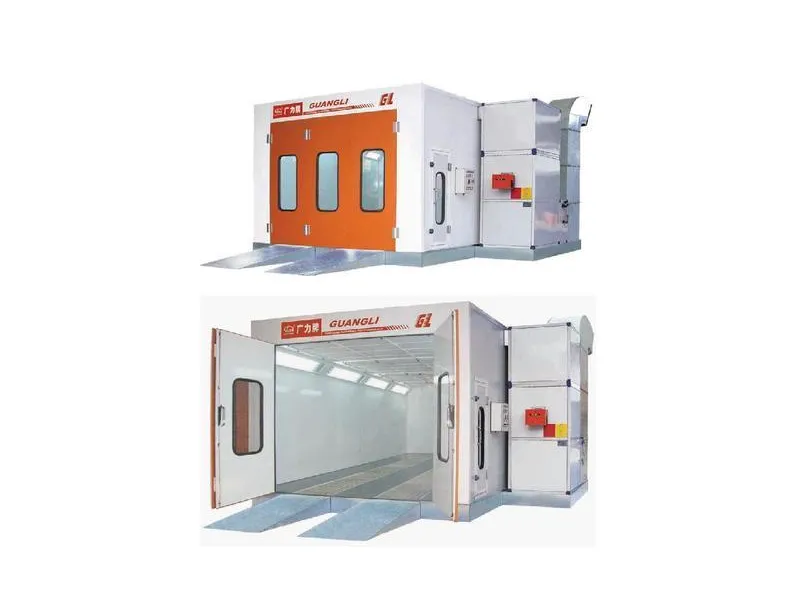

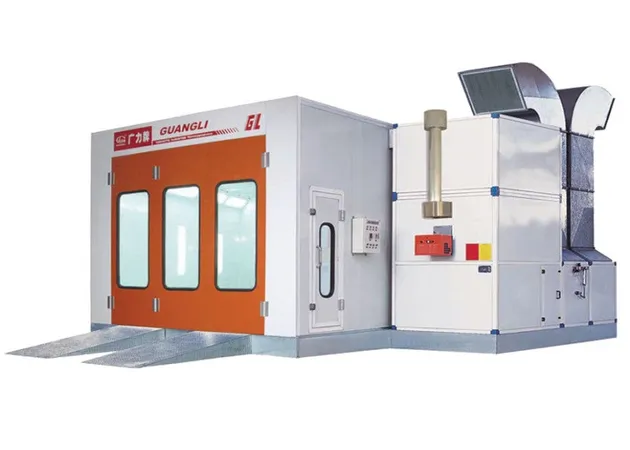

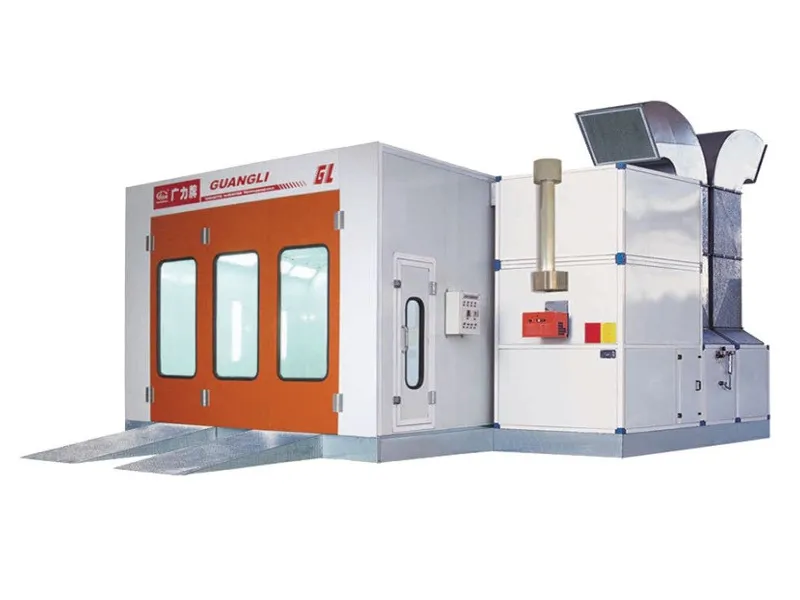

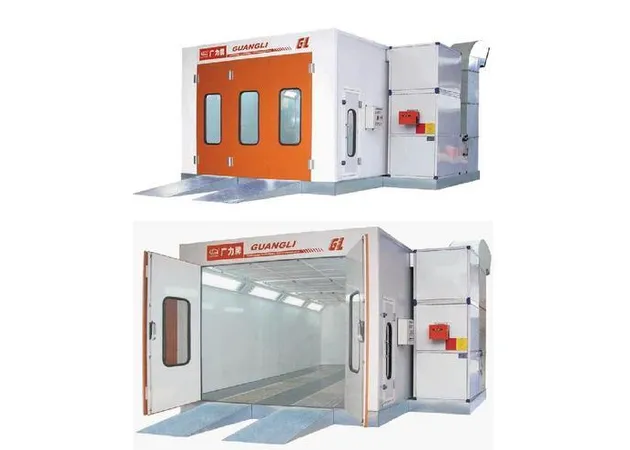

Окрасочно-сушильная камера GUANGLI модель GL3

Окрасочно-сушильная камера GUANGLI модель GL3 предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ). Для профессиональной покраски легковых автомобилей, внедорожников, микроавтобусов

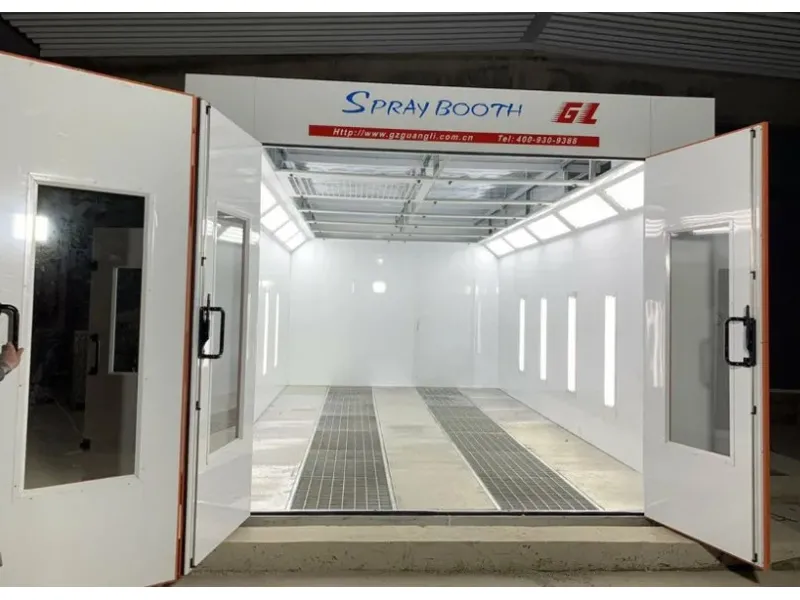

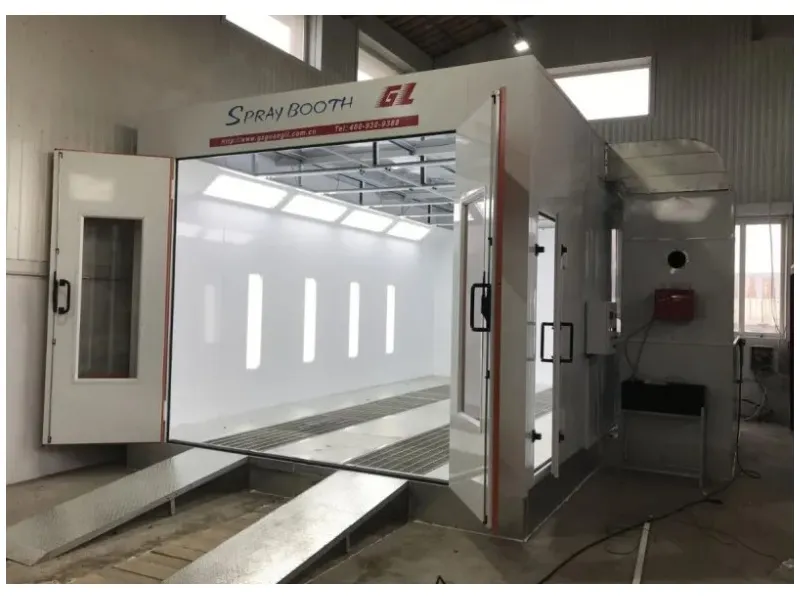

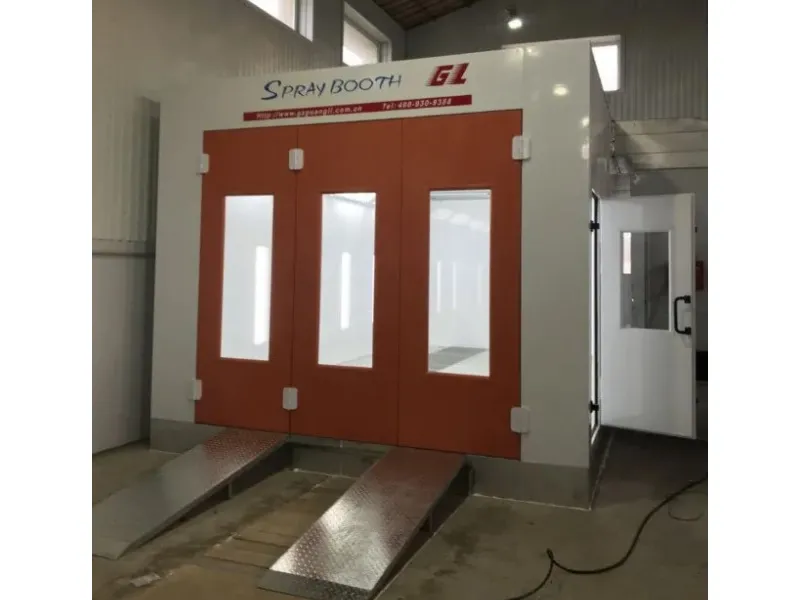

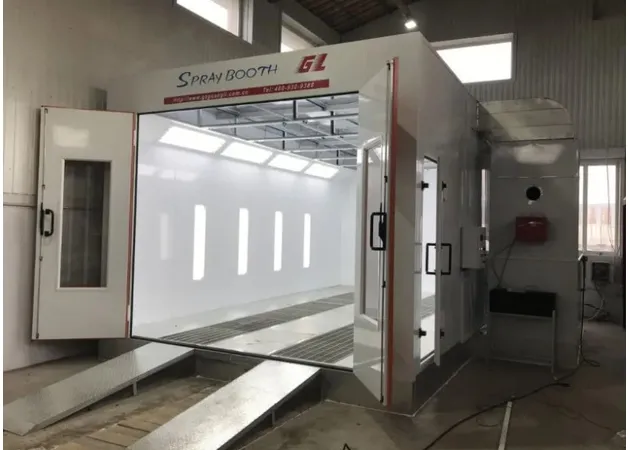

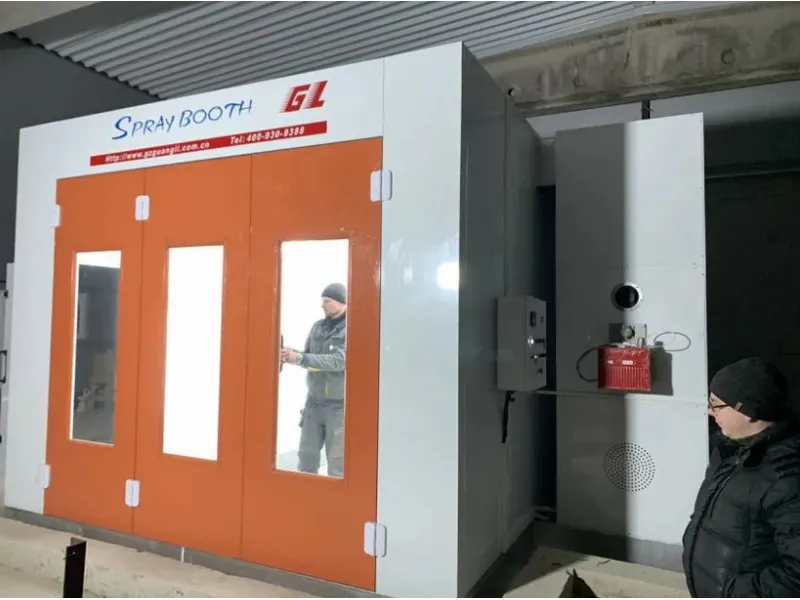

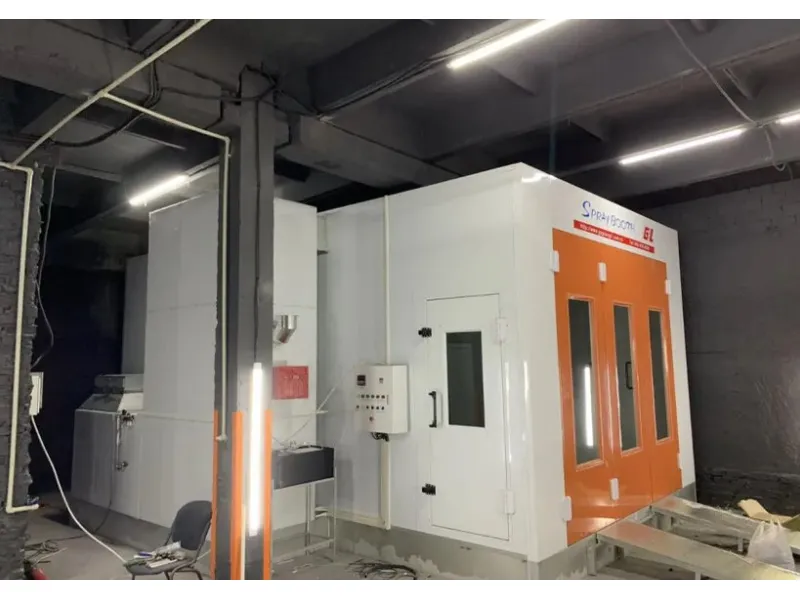

Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Есть боковая дверь для персонала.

Тепловая мощность: системы обогрева с теплообменником из нержавеющей стали, оснащен дизельной горелкой RIELLO 210 кВт

Температура (Термостат безопасности и температурный датчик): цикл покраски 20 ° С (при -3 ° С), цикл сушки - 60 ° / 80 ° С (регулируемая)

Воздушный поток (вентиляция):

• Воздухообмен 24 000 м3/ч
• Скорость воздуха 0,2 - 0,28 м/сек

Вентиляционные агрегаты:

• Приточный вентилятор мощность 5,5 кВт
• Вытяжной вентилятор мощность 5,5 кВт

Камера оснащена фильтрами:

• Приточная фильтрация: предварительный воздушный 80%; потолочный 98%.
• Вытяжная фильтрация: напольный фильтр 95%.

Освещение:

• Верхний уровень: 10 светильников. 4 лампы по 18 Вт LED по 18 Вт.
• Нижний уровень (вертикальный): 8 светильников по 2 лампы по 18 Вт LED

Воздушный поток (вентиляция):

• Воздухообмен 24 000 м3 /час
• Скорость воздуха 0,2 - 0,28 м/сек

Размеры:

• Внешние: длина 7,0м; ширина 4,0м; высота 3.52 м
• Внутренние: длина 6,9 м; ширина 3,9 м; высота 2,7 м
• Термовентиляционная группа: длина 3,2 м; ширина 1,25 м.

Главные ворота - 3-х створчатые: Ширина х Высота 3х2,66 м

Общая установленная электрическая мощность - 15 кВт.

Максимальная температура сушки 80°С.

Принцип работы покрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный предфильтр, нагревается до заданной температуры (контроль осуществляется специальным датчиком) и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие; вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.

Варианты установки:

• Вариант 1. Металлическое основание (установка на бетонный пол).
• Вариант 2. Бетонное основание (нужно делать приямок 290мм).

Два ряда решеток Максимальная нагрузка - 600 кг на колесо

Для монтажа камеры необходимо:

Подведение электрического кабеля к месту подключения (380В. 14кВт.)
