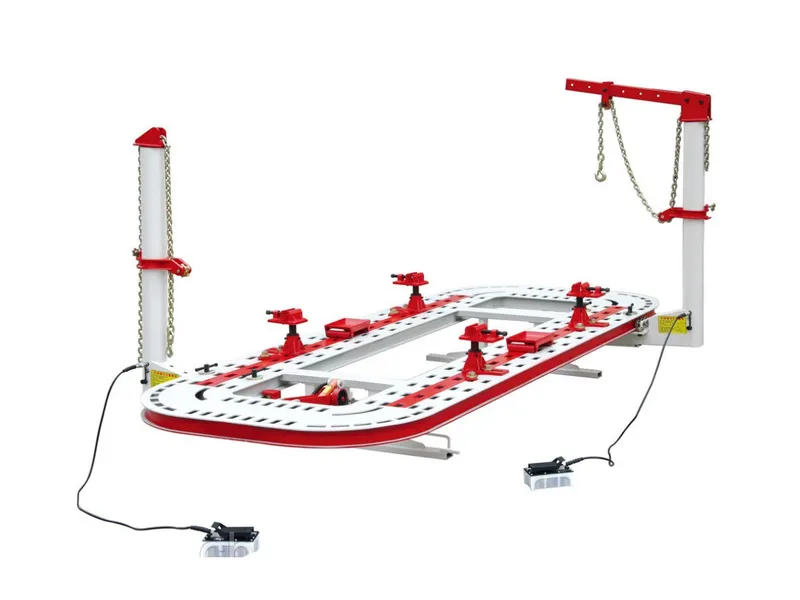

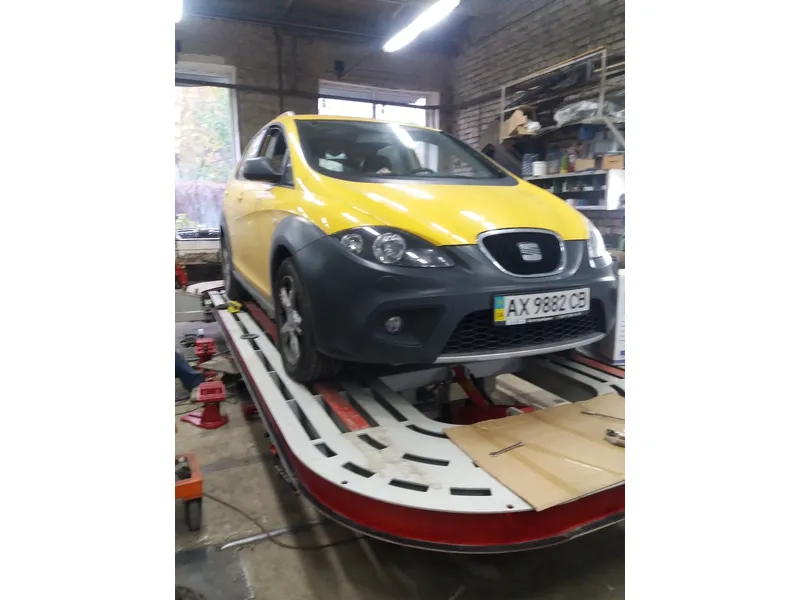

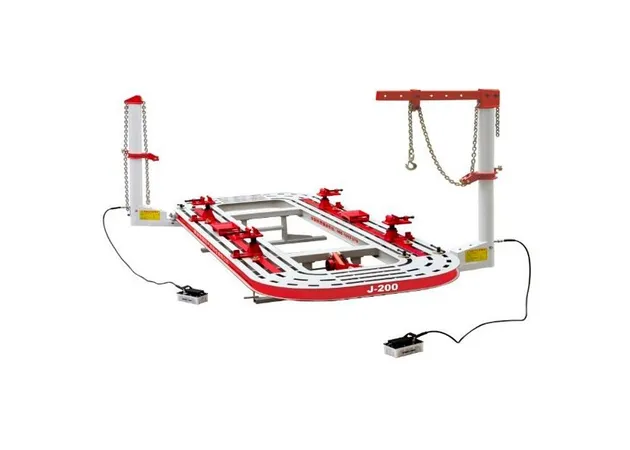

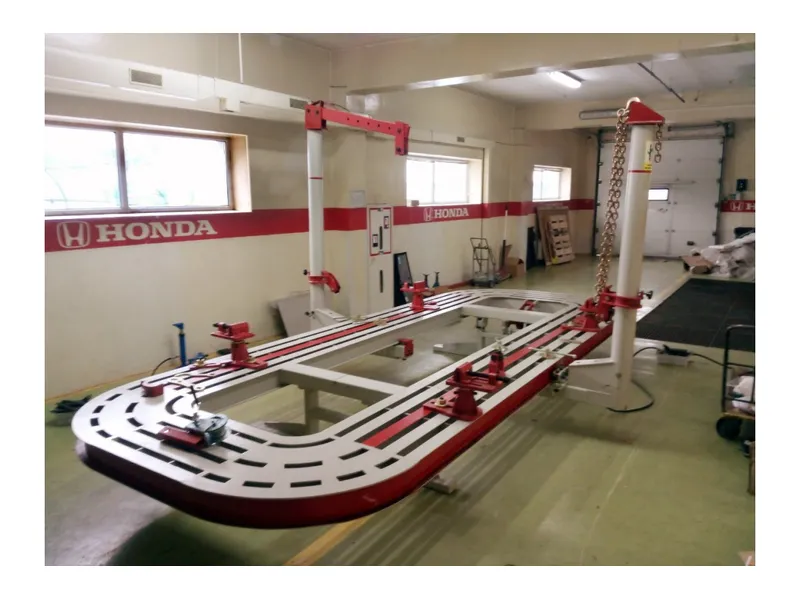

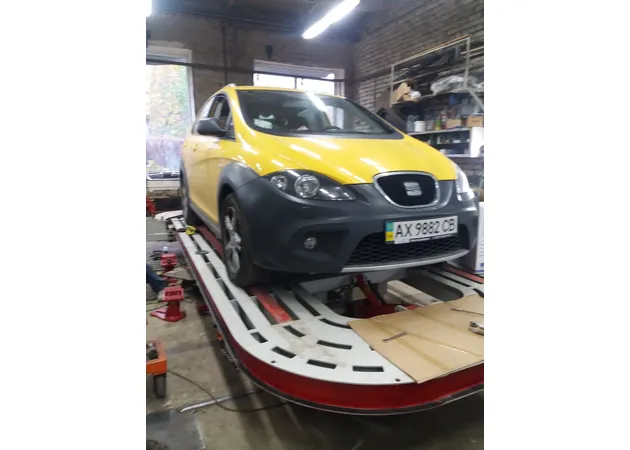

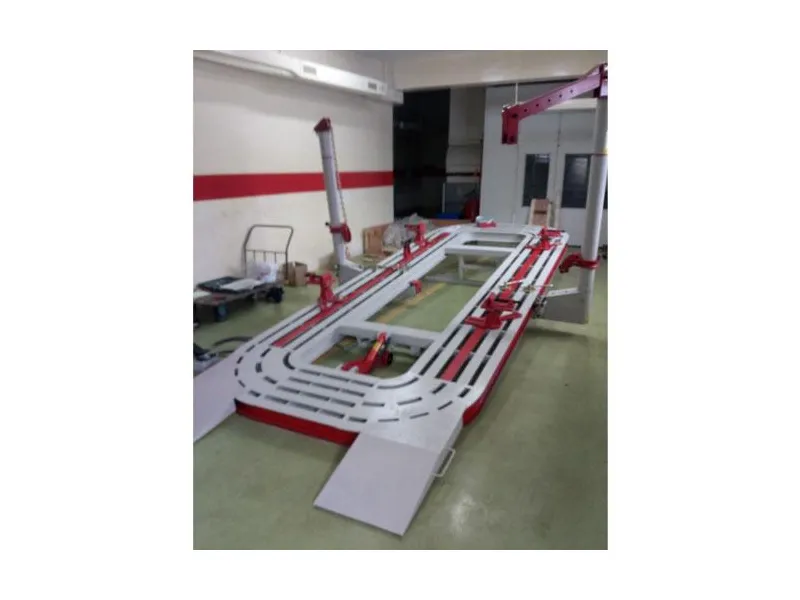

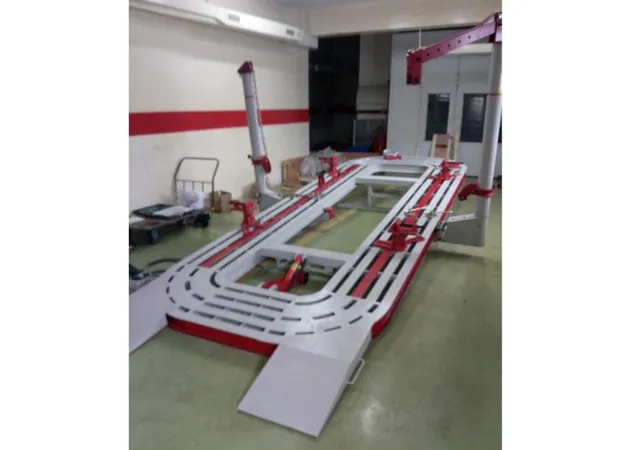

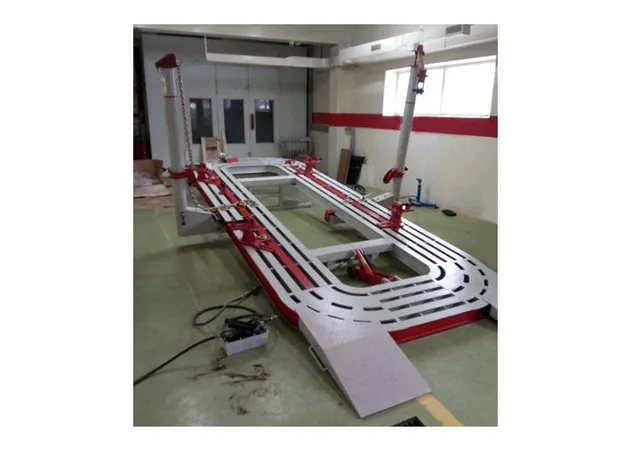

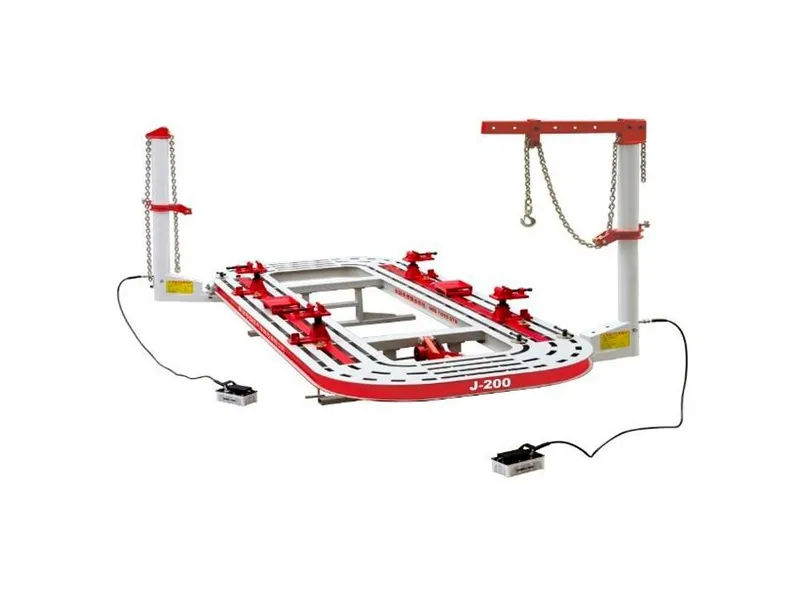

Рихтовочный стенд (стапель) J 200 используют для восстановления геометрии кузова автомобилей, имеющих повреждения любой сложности.
На платформу стапеля устанавливаются 4 кузовных зажима. Наличие пазов позволяет полностью использовать поверхность платформы в процессе правки кузова.

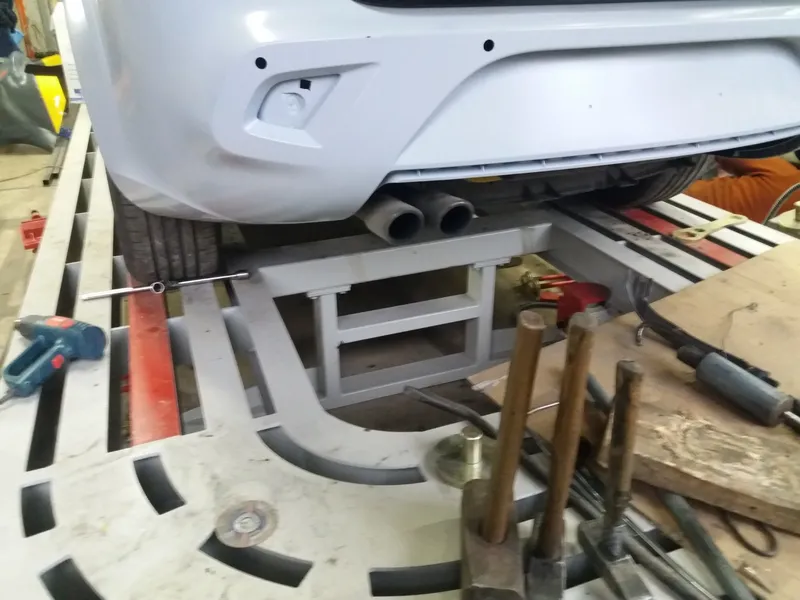

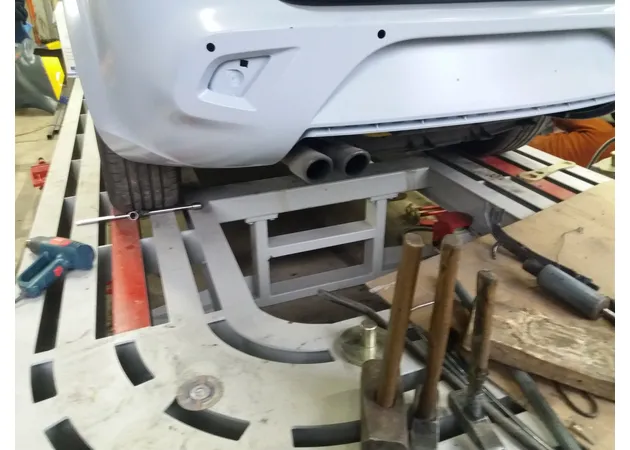

Кузовные зажимы стапеля обеспечивают простую и быструю фиксацию кузова ремонтируемого автомобиля на платформе. Зажим крепится одним болтом и имеет регулировку по высоте.

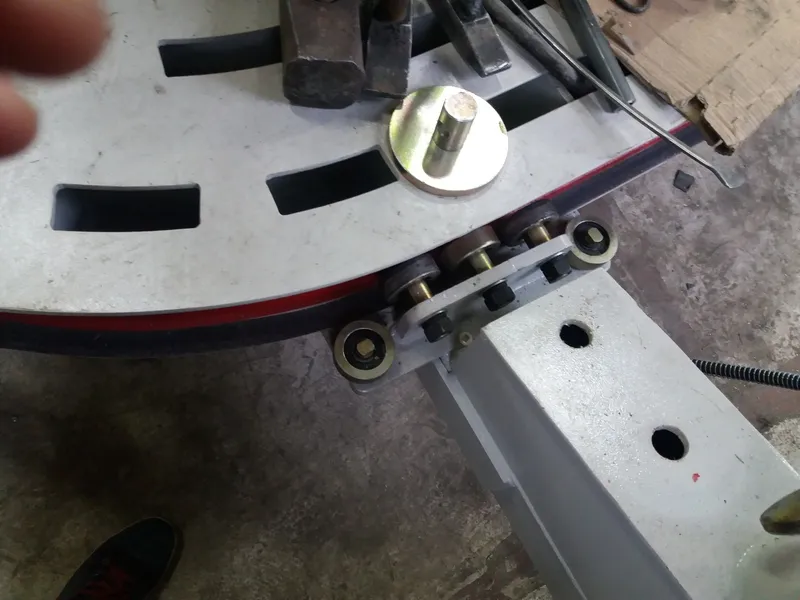

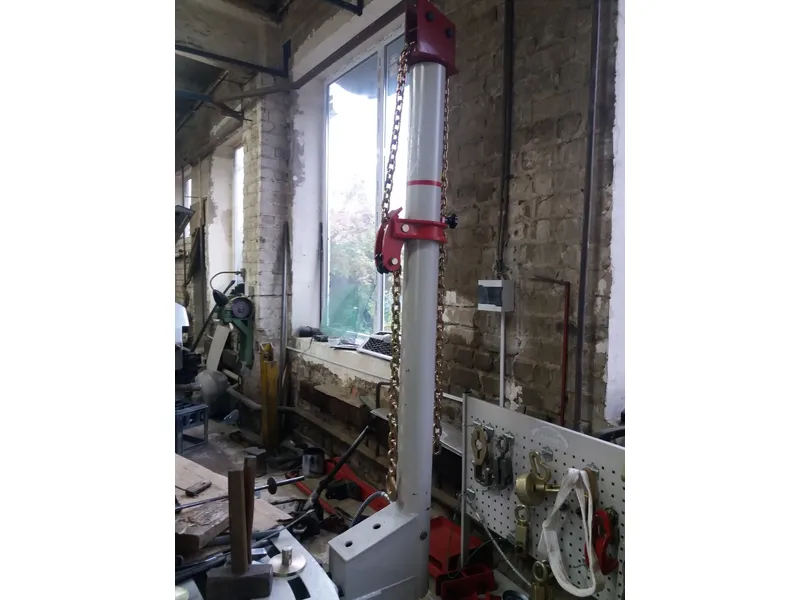

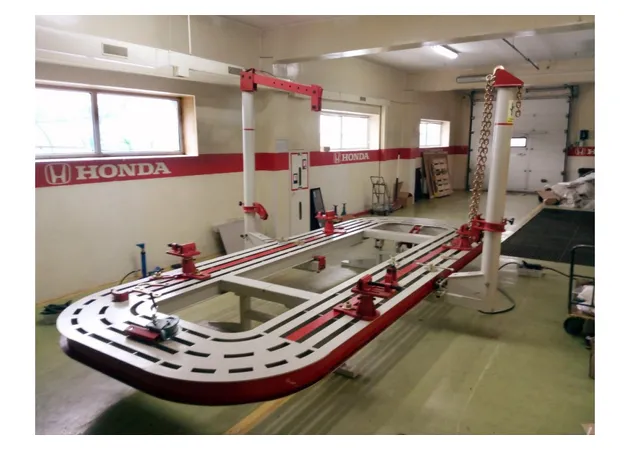

Две силовые стойки (башни) с гидравлическим приводом и тяговым усилием по 10 тонн свободно перемещаются вокруг платформы в пределах 360 градусов, что делает возможным приложение тягового усилия к любой точке кузова автомобиля. Высота применения тягового усилия легко изменяется с помощью изменения положения хомута со шкивом.

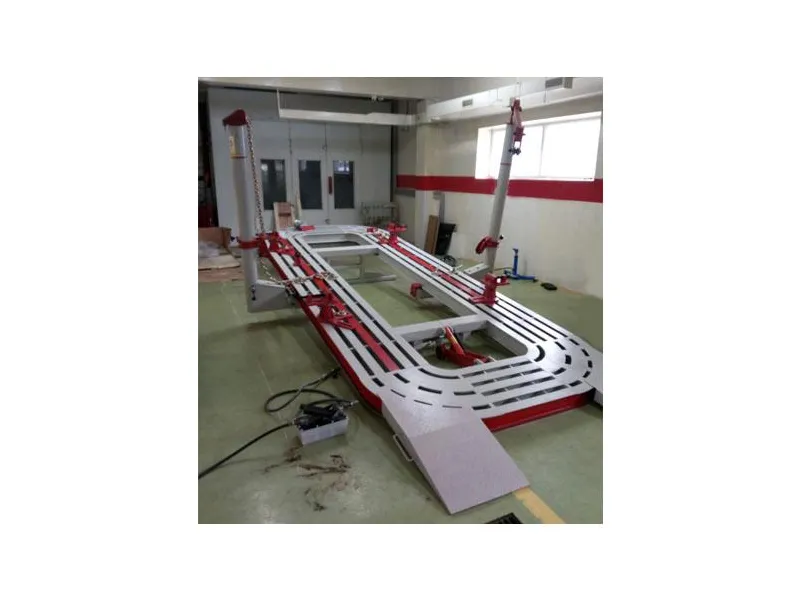

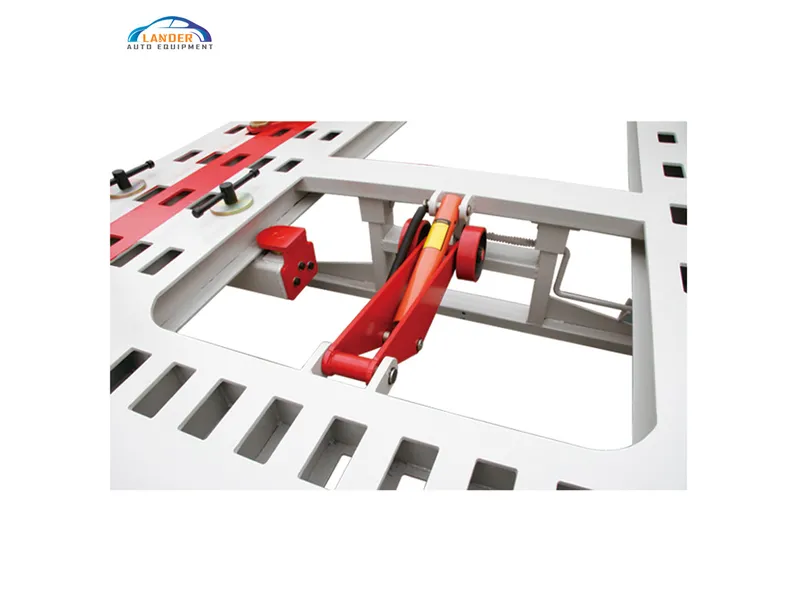

Для удобного заезда и съезда автомобиля используется гидравлическое подъемное устройство для подъема/опускания платформы на одну сторону (одностороннее извлечение). Управление подъемом и опусканием осуществляется с помощью пневмогидравлического насоса. Кроме того, в комплект поставки стапеля входят две передвижные аппарели.
Кроме указанных особенностей стапель имеет широкое оснащение аксессуарами уже в стандартной комплектации: прочными цепями, зажимами, фиксаторами, соединителями и укоротителем цепи, комплектом для создания тягового усилия вниз и др.

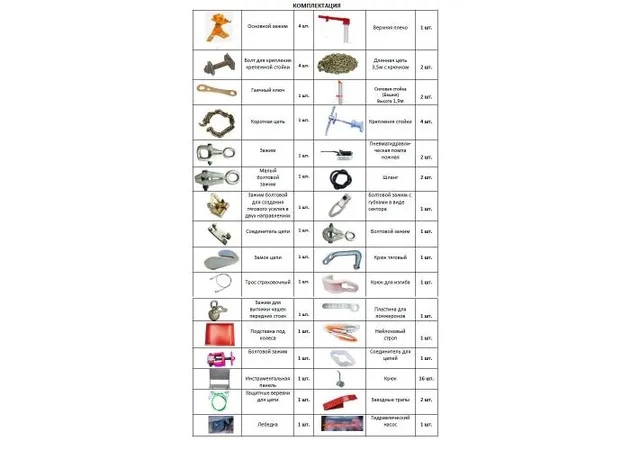

Стандартная комплектация стапеля:
- платформа стапеля с подъемником одной стороны платформы;
- 10-т силовая стойка в сборе, 2 шт;
- основной кузовной зажим в комплекте с пластиной-основанием и крепежными болтами, 4 шт;
- пневмогидравлический насос с развиваемым давлением 690 бар, 2 шт;
- Комплект аксессуаров для кузовного ремонта;
- Набор инструментов для монтажа и сборки.
Технические характеристики Рихтовочного стенда (стапеля) J 200:
- Длина платформы - 5600 мм
- Ширина платформы - 2100 мм
- Рабочая высота платформы 560 мм
- Давление в гидравлической системе - 70 МПа
- Давление сжатого воздуха - 8-10 бар
- Максимальная сила тяги колонны - 10 тонн
- Перемещение силовых колонн - 360°
- Высота колонны - 1,9 м
- Ход штока цилиндра - 26 см
- Длина цепи - 3,5 м
- Число роликов на колонне - 5 шт
- Максимальная грузоподъемность - 3500 кг
- Общий вес - 2350 кг.
